沖擊高壓閃絡測試法
1.高壓閃絡測試法應用范圍
在故障點電阻不很高時，因直流泄漏電流較大，電壓幾乎全降到了高壓試驗設備的內阻上去了，電纜上電壓很小，故障點形不成閃絡，必須使用沖擊高壓閃絡測試法，簡稱沖閃法。沖閃法亦適用于測試大部分閃絡性故障，當然，由于直閃法波形相對簡單，容易獲得較準確的結果，應盡量使用直閃法測試。
2. 高壓閃絡測試法接線方法

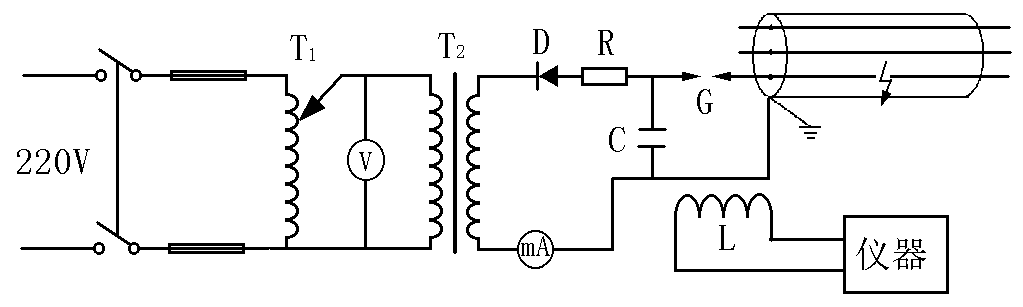

沖閃法接法如圖4.11所示，它與直閃法接線（圖4.3）基本相同，不同的是在儲能電容C與電纜之間串入一球形間隙G。首先，通過調節調壓升壓器對電容C充電，當電容C上電壓足夠高時，球形間隙G擊穿，電容C對電纜放電，這一過程相當于把直流電源電壓突然加到電纜上去。
圖4.11 沖閃法測試接線
沖閃法接線注意事項與直閃法基本相同。
3. 故障點擊穿與否的判斷
沖閃法的一個關鍵是判斷故障點是否擊穿放電。一些經驗不足的測試人員往往認為，只要球間隙放電了，故障點就擊穿了，顯然這種想法是不正確的。
球間隙擊穿與否與間隙距離及所加電壓幅值有關，距離越大，間隙擊穿所需電壓越高，通過球間隙加到電纜上的電壓越高。而電纜故障點能否擊穿取決于故障點電壓是否超過臨界擊穿電壓，如果球間隙較小，電纜上得到的沖擊高壓小于故障點擊穿電壓，顯然，就不會出現擊穿。
除根據儀器記錄波形判斷之外，還可通過以下現象來判斷故障點是否擊穿：
(1) 電纜故障點沒擊穿時，一般球間隙放電聲嘶啞，不清脆，而且火花較弱。而故障點擊穿時，球間隙放電聲清脆響亮，火花較大。
(2) 電纜故障點未擊穿時，電流表擺動較小，而故障點擊穿時，電流表指針擺動范圍較大。
